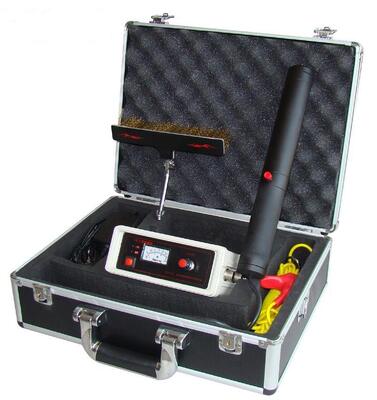

Pinhole detector voor het testen van beschermende coatings Defect van olie en gasleidingen, kabels, glazuur, metalen tank
Detail:
[Functie]
HD-201 Porosity Holiday-detector is een speciale testapparatuur die wordt gebruikt om gebreken in olie- en gasleidingen, kabels, glazuur, metalen tanks, romp en andere beschermende coatings te detecteren.Het is een eenvoudige en praktische uitrusting.
[Kenmerkend]
1,Lag energieverbruik, kleine afmetingen, licht gewicht;
2Eenvoudige bediening;
[Hoofdtechnische index]
1,Meetbereik:
HD-201A:0.03-3.5 mm ((Epoxykolteerpechmedium)
HD-201B:3.5-10.mm ((Petroleumaasfaltmedium)
HD-201C:0.03-10.mm ((Epoxykolteerpech, Petroleum asfalt medium)
3Uitgangsspanning:
HD-201A:0.5-15KV
HD-201BGelijktijdig:
HD-201C:0.5-35KV
4Display: wijzer
5Hoogspanningsregelsysteem:gewone potentiometerregeling
6DC-toevoer: 12 V
7,verbruik: < 5w
8Alarm vertraging: 1-2 seconden.
9Hoogspanningssonde: Elektronische hoogspanningsgenerator
10Verpakking: metalen kist
11De belangrijkste afmetingen: 165 mm × 155 mm × 68 mm
12Gewicht:1.5 kg ((met inbegrip van batterij)
[Beginsel]
De detector genereert een hoge gelijkstroomspanning die via een sonde op het coatingoppervlak wordt aangebracht.Wanneer de sonde over een coatingsfout wordt doorgegevenAls de elektrische circuit is voltooid en stroom stroomt van de sonde naar het substraat.geluids- en visuele alarmen worden geactiveerd in de detector en een vonk kan ontstaan bij de fout.
[Testspanningsschema]
| Anticorrosiemateriaal |
Dikte van de coating |
Detectiespanning |
Opmerkingen |
|
Epoxykolteerpeter
Twee olie doeken
|
0.2
0.4
0.6
0.8
|
4-5KV of zelf
|
Indien de norm moet worden uitgevoerd volgens de norm
|
|
Oliepijp
|
2
3
5.5
7
9
|
11
15
18
20
24
|
| Polyethyleen tape |
Volgens: 3249TC=V-formule omzetting V: spanning TC: anti-corrosie laagdikte
Standaard implementatie van de aanvaardingscriteria SY4014-92
|
| met een oppervlakte van niet meer dan 600 mm |
Afhankelijk van de ervaring is de detectiespanning over het algemeen 8KV-20KV |
| Andere anti-corrosieve materialen |
Afhankelijk van het ontwerp van de ontwerpafdeling om de isolatieprestaties van de spanning of het materiaal zelf te detecteren. |

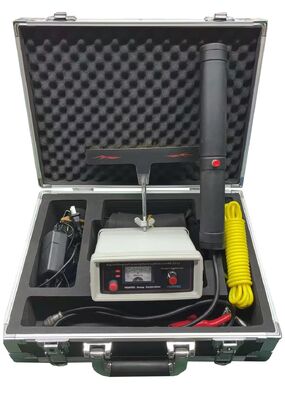

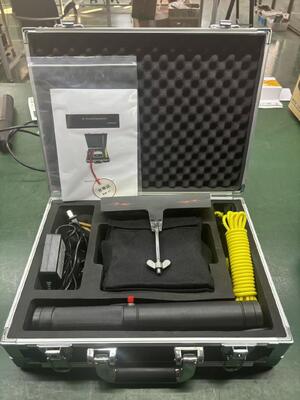

[Standaardlevering]
Hoofdeenheid
Hoogspanningspistool
Hoogspanningspistool
Charger
Lange kabel
Korte kabel
verbindingsmagneet
Aardrob
hoogdrukhandschoenen
Gebruiksaanwijzing
HUATEC-kalibratiecertificaat
Optioneel accessoire
Arkenborstel
Platte borstel
cirkelvormige veerborstel
Pipe Borsel voor het binnenste oppervlak
Batterij
