HUATEC Handheld Alloy Analyzer Alloy Material Identification (PMI) SDD Detector HXRF-145AT
Performance kenmerken

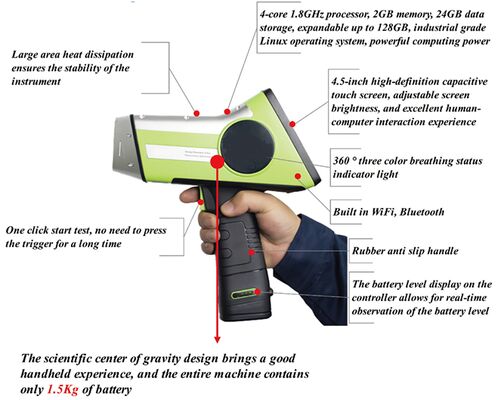

1Klein, licht en gemakkelijk te dragen.
2Een hogesnelheidsprocessor, een geavanceerd algoritme en een zeer snelle software, die tot nog snellere analyses leidt.
3. High-performance X-ray tube, Ultra-high-resolution detector gecombineerd met Digital Multi-channel Processing Technology, wat zorgt voor super-hoge detectie resolutie.
4.4.5 inch industriële resistieve touchscreen, superieur aan condensator scherm in achtergrondlicht en helderder tegen zonlicht in het veld.Mensen hoeven geen handschoenen af te doen als ze een machine in een bepaalde omgeving bedienen..
5De HXRF-145AT maakt gebruik van anti-slip, slijtvastheid en een gestroomlijnd ontwerp, dat licht en gemakkelijk te dragen is.het nieuwe systeem voor de identificatie van de bibliotheekklasse en het super-FP-algoritmeDeze eigenschappen maken het mogelijk om elementen sneller, met een hogere nauwkeurigheid en een grotere herhaalbaarheid te meten.
6Intelligente batterijbeheer oefent een real-time monitoring uit van de restcapaciteit van de batterij en de back-upbatterij via de MSBUS-bus.
7. HXRF-145AT ondersteunt de batterij met de warmteplug, zodat de batterij kan worden vervangen zonder de machine uit te schakelen.
8. HXRF-145AT kan via internet op afstand worden geconfigureerd en onderhouden.
9. Afstandsbediening:uitgerust met WinGUI-software en Android APP, kan worden aangesloten op een computer of telefoon voor gegevenssynchronisatie en delen met instrumenten
10. Straling veilig:uitgerust met WinGUI software en Android APP, kan worden aangesloten op een computer of telefoon voor gegevens synchronisatie en delen met instrumenten

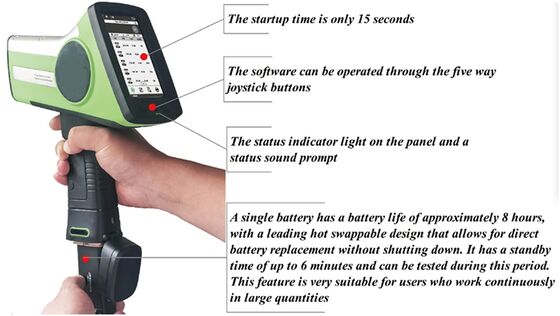

11. Batterij:6600mAh lithiumbatterij met geladen capaciteitsdisplay; de werktijd van een enkele batterij is ongeveer 8 uur, warm wisselfunctie,met een vermogen van meer dan 50 W,; Tijdens het gebruik kan het batterijniveau synchroon worden weergegeven op het handvat en het scherm
Toepassingskenmerken
1Uitstekende prestaties.
Met hoge precisie, hoge testsnelheid en vergelijkbare resultaten zelfs met die van laboratoriumapparatuur,HXRF-145AT geeft op een zichtbare manier het gehalte aan legeringskwaliteit en elementen (tot drie decimalen) en het gehalte aan ppm weer.
2.Eén aanraking operatie
De HXRF-145AT-test duurt slechts enkele seconden en de identificatie van legeringssoorten duurt slechts 1 of 2 seconden.
3Niet-destructieve test (NDT)
De HXRF-145AT-test veroorzaakt geen schade aan of nadelige gevolgen voor het gebruik van de monsters.
4.Aanalyse-software
Analyse-software is een professionele analyse-software waarmee gebruikers eenvoudig wachtwoorden kunnen configureren.de analyserapporten aan te passen die zijn toegevoegd aan het bedrijf LOGO HUATEC en de afstandsbediening van de machine te implementeren; gebruikers kunnen de bibliotheek van legeringsgraden bewerken, hun eigen legeringsgradenummer toevoegen of de legeringsmerken van hun eigen bedrijf definiëren;De software maakt ook automatische kalibratie van het instrument en diagnose van problemen op afstand mogelijk; de software kan via internet worden bijgewerkt.
5.Recycling en sortering van metaalschroot
HXRF-145AT biedt een snelle en betrouwbare identificatie van het schroot metaal wanneer het schroot metaal wordt verhandeld tussen kopers en verkopers.HXRF-145AT levert kwantitatieve elementenanalyse van ijzerlegering, koperlegering, aluminiumlegering, koper-ijzerlegering, lood-tinlegering, gemengde legeringen, enz., en een snelle identificatie en sortering van deze legeringen op het terrein.
6Toepassingsgebieden, veiligheid en normen
HXRF-145AT is geschikt voor de identificatie van legeringsmateriaal (PMI) voor inkomende inspectie;beheer van materiaalvoorraad;herinspectie van bouwmaterialen in petrochemische constructies,metaalsmelting, drukvaten, energiecentrales, de petrochemische industrie, de fijne chemische industrie, de farmaceutische industrie, de luchtvaartindustrie en andere industrieën om ernstige veiligheidsongevallen als gevolg van gemengde of ongekwalificeerde materialen te voorkomen.HXRF-145AT voldoet aan de ANTM-norm, China National Standard (GB), UNS, elektrische industrie standaard (DL), API, JIS, GMP, TSG, Mechanical Industry standaard (JB), enz.
7.Kwaliteitscontrole, kwaliteitsborging (QC/QA) en foutbeveiliging ((PKKA - YOKE)
In de metaalverwerkende en verwerkende industrie, kwaliteitscontrole en kwaliteitsborging (QC/QA) en foutenbestrijding (PKKA - YOKE) van materialen (grondstoffen),de productie van halffabricaten en eindproducten is onontbeerlijkHet gebruik van gemengde of ongekwalificeerde materialen zal de onderneming verliezen opleveren, van kleine metaalverwerkende fabrieken tot grote vliegtuigfabrikanten.
8.GegevensPverwerking enEOnderneming RSourcePlan(ERP)
De gegevens kunnen via USB, WIFI en Bluetooth worden overgedragen en opgeslagen in Excel, PDF of andere formaten.De Commissie is van mening dat de Commissie de nodige maatregelen moet nemen om de, oorsprong van de goederen en batchnummer); i-cloud data opslagdienst is optioneel.
Toepassingsvelden
- Niet-destructieve, snelle en nauwkeurige analyse van legeringselementen en identificatie van de legeringskwaliteit op de locatie
- Identificatie van metaal/sorting van metaalschroot
- QA/QC-management in metaalproductie, verwerking, gieten, enz.
- Geneeskunde en biologische geneeskunde
- Identificatie van positieve materialen, olieraffinage en petrochemische industrie
- Warmtecentrale, waterkrachtcentrale, kerncentrale
- nauwkeurige elementaanalyses van grondstoffen en identificatie van de PMI om aan de productiebehoeften te voldoen en de veiligheid van de in het proces gebruikte apparatuur en materialen te waarborgen.
Te analyseren elementen en testwijzen
| Geanalyseerde elementen HXRF-145AT |
| |
Het toepassingsgebied van elementen in standaardtestmodus kan worden uitgebreid indien dit nodig is. |
| HXRF-1450AT |
kan analyserenMg,Al.Si, P,S,Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, Se, Zr, Nb, Mo, Rh, Pd, Ag, Cd, Sn, Sb, Hf, Ta, Re, Pb en Bi, in totaal 30 elementen. |
Gezelschap van legeringen
- Serie van legeringen op basis van ijzer (roestvrij staal, legeringsstaal van chroom/molybdeen, laaggelegeerd staal, gereedschapstaal, naadloos staal)
- met een gewicht van niet meer dan 10 kg
- met een gewicht van niet meer dan 50 kg
- met een gewicht van niet meer dan 50 kg
- Series op basis van koper (bronzen, messing, koper- en nikkellegeringen, enz.)
- met een vermogen van niet meer dan 10 kW
- Aluminiumlegeringen
Belangrijkste technische specificaties en parameters
| Gebruiksomgeving |
Temperatuur: -10°C~50°C; luchtvochtigheid: 0-95% (20°C); hoogte: minder dan 5000 m |
| Grootte en gewicht |
Afmeting:275 mm × 245 mm × 82 mm; Gewicht ((inclusief batterij):1.5kg |
| Analyseobject |
Vaste stof, poeder, vloeistof |
| Bereik van analyse-elementen |
Van Mg tot U"Detectie-inhoudbereik:0.1 ppm tot 99,9%.Afhankelijk van het type voorwerp dat wordt getest, zijn er verschillen |
| Detector |
Peltier-effect afgekoelde Fast-SDD-detector, Resolutie≤ 126eV |
| Röntgenbron |
Ag-doelen, buisspanning: 6~ 50 kV, buisstroom: 0~ 200 μA |
| Microcomputersysteem |
industriële 4-kern 1,8 GHz-processor; 2 GB RAM,40 GB gegevensopslag, met een capaciteit tot opslag van ongeveer 400000 spectrumgegevens; ingebouwde 4,5 inch hoogdefinitie achtergrondverlichting touch geïntegreerd kleuren scherm |
| Besturingssysteem |
Industriële Linux |
| USB-interface |
twee USB-poorten, die kunnen worden aangesloten op U-schijf en pc |
| Draadloze interface |
Gebouwd in WiFi en BT, kan verbinding maken met NET of PC, Android-telefoon of Bluetooth-printer |
| Afstandsbediening |
Uitgerust met WinGUI software en Android APP, kan het worden aangesloten op een computer of telefoon voor gegevens synchronisatie en delen met instrumenten |
| Proefcamera |
Microcamera, je kunt foto's maken. |
| Collimatie, filtering en kalibratie |
2.6 mm collimator, in staat om zowel grote als kleine monsters te detecteren, 8-kanaals filter met een breder detectiebereik, ingebouwde kalibratieplaat, automatische kalibratie met programma,geen behoefte aan externe standaardplaten |
| Drukcompensatie |
Ingebouwde barometer en automatische drukcompensatiecorrectie |
| Analysesoftware |
NDT-elementanalyse-software kan worden geconfigureerd met meerdere analysemodi volgens de behoeften van de gebruiker: legeringsanalyse, ertsanalyse, katalysatordetectie, analyse van edele metalen, enz.Gebruikers kunnen met behulp van hun eigen monsters hun eigen kalibratiecurven opstellen. De software heeft een ingebouwde bibliotheek met meer dan 500 soorten legering, en gebruikers kunnen de inhoud van het rapport aanpassen. De testresultaten kunnen automatisch worden weergegeven als ppm of% |
| Werktaal |
Engels, aanpasbaar voor meerdere talen |
| Stralingsveiligheid |
Uitgerust met wachtwoordbeschermingsfunctie,Het hoofd is uitgerust met een sensor die het monster automatisch kan identificeren en röntgenontsteking is automatisch verboden tijdens luchtproeven;Multi-hoek röntgenstatuswaarschuwing■ Werksinterface Röntgenstraling < 0,15 μ Sv/h |
| Batterij |
6600 mAh lithiumbatterij met geladen capaciteitsdisplay; de werktijd van een enkele batterij is ongeveer 8 uur, warm wisselfunctie,met een vermogen van meer dan 50 W,; Tijdens het gebruik kan het batterijniveau synchroon worden weergegeven op het handvat en het scherm |
| Veiligheid van het vervoer |
Voldoen aan de ISTA 3A-verpakkings- en vervoerstestnormen voor val-, trillings- en botstests, UN38.3 |
| Aanpasbaarheid aan het milieu |
voldoen aan GB/T2423.1 en GB/T2423.2,IP54,CE |
Wereldtestwaarden van 316 monsters
| |
| Lezen |
Modus |
Cr% |
Mn% |
Mo% |
Ni% |
| No. 1 |
ALLOYS |
16.56 |
1.22 |
2.03 |
10.18 |
| No. 2 |
ALLOYS |
16.66 |
1.29 |
2.01 |
10.15 |
| No. 3 |
ALLOYS |
16.61 |
1.20 |
2.05 |
10.05 |
| Nr. 4 |
ALLOYS |
16.62 |
1.19 |
2.00 |
10.03 |
| No. 5 |
ALLOYS |
16.68 |
1.18 |
2.05 |
10.15 |
| No. 6 |
ALLOYS |
16.67 |
1.22 |
1.99 |
10.10 |
| Nr. 7 |
ALLOYS |
16.62 |
1.25 |
2.04 |
10.16 |
| No. 8 |
ALLOYS |
16.5 |
1.16 |
2.03 |
10.20 |
| No. 9 |
ALLOYS |
16.7 |
1.19 |
2.01 |
10.17 |
| No. 1 |
ALLOYS |
16.63 |
1.20 |
2.03 |
10.08 |
| Standardwaarde |
|
16.68 |
1.22 |
2.03 |
10.11 |
Verpakking en bijlage
1Verpakking:instrument-specifieke beschermde doos, schuimbuffersubstraat
2. Accessoires van het product:
| Standaard accessoires |
| Accessoires |
Beschrijving |
Hoeveelheid |
| lithiumbatterie |
7.2V, 6600mAh, met elektrisch ladingsdisplay, warm wisselbaar |
1 |
| Oplaadadapter |
14V/4A |
1 |
| Charger |
Kan 2 batterijen tegelijkertijd opladen |
1 |
| USB-kabel |
Mini USB 1,5m |
1 |
| USB-stick |
32 GB |
1 |
| Beschermingsfolie |
Productspecifiek |
10 |
| Armband |
|
1 |
| Optioneel accessoire |
| Verstelbare beugel |
Aluminiumlegering, opvouwbaar |
1 |
| Stralingsbescherming |
Gebruikt in combinatie met de beugel |
1 |
| Proefbeker |
Voor poeder- of vloeibare monsters gebruikt |
1 |
Na de bediening
1. Kwaliteitsgarantie:
HUATEC verbindt zich ertoe dat de HXRF-145AT handspectrometer is vervaardigd met fijne materialen en topvervaardiging.en in volledige overeenstemming met de kwaliteitsvoorwaarden van dit contractDe garantie van HXRF-145AT bedraagt 12 maanden vanaf de datum van de definitieve aanvaarding van de goederen/de ingebruikname van de machine.
2. Technische opleiding:
Handleiding voor handspectrometers HXRF-145AT
Onderhoudshandleiding voor handspectrometers HXRF-145AT
3. Naverkoopservice
In de loop der jaren heeft HUATEC XRF-instrumenten verkocht aan veel wereldwijde gebruikers.
1. diensten, met inbegrip van
- HUATEC verzorgt de naverkoopservice voor alle producten die zij wereldwijd heeft verkocht.
- HUATEC verleent een garantie van één jaar voor de wereldwijd verkochte spectrometer.
- HUATEC verleent een jaar garantie voor de röntgenbuis (röntgenbuis) en de detector (detector).
- HUATEC verleent een jaar garantie voor de vervangen onderdelen indien deze tijdens de reparatie van de machine worden vervangen.
2. De volgende lichamelijke schade is niet gedekt door de garantie.
- het instrument wordt met zo'n grote kracht geraakt dat de interne slagsensor van wit naar rood verandert;
- De detector is kapot.
- PDA is kapot.
- De instrumentencarrosserie is gebroken.
- Verlies van accessoires
- Verlies van onderdelen
- Water dat in het instrument komt
In het geval dat het instrument niet kan werken, kan de klant de after-sales service om hulp vragen; wij bieden 3 soorten reparaties aan:
- Internetreparatie: als de klanten zich in het buitenland of afgelegen gebieden bevinden, kunnen wij hen eerst de INTERNETreparatie aanbieden.
Website:www.huatecgroup.comE-mail: export@huatecgroup.com
- Telefoonreparatie: klanten bellen om het probleem expliciet uit te leggen en ons technisch personeel geeft hen instructies om het probleem op te lossen.
- Reparatie ter plaatse: indien de telefoon niet gerepareerd kan worden, zal ons technisch personeel binnen 72 uur na melding van het probleem naar de installatie gaan om het apparaat te repareren.reparatie ter plaatse moet in detail worden besproken.
4. Service buiten de garantie: na het verstrijken van de garantieperiode hebben alle klanten nog steeds recht op service buiten de garantie gedurende de levensduur van het instrument.
5. Privilege bij service buiten de garantie:de klanten hebben het recht voor de onderhoudsperiode van hun apparaat voor de onderhoudsplicht voor de onderdelen een voorkeursprijs te krijgen, zolang zij het apparaat vooraf onderhouden hebben;.
